引導活塞在缸內進行直線往復運動的圓筒形金屬機件?？諝庠诎l(fā)動機氣缸中通過膨脹將熱能轉化為機械能；氣體在壓縮機氣缸中接受活塞壓縮而提高壓力。

渦輪機、旋轉活塞式發動機等的殼體通常也稱“氣缸”。氣缸的應用領域：印刷（張力控制）、半導體（點焊機、芯片研磨）、自動化控制、機器人等等。

①

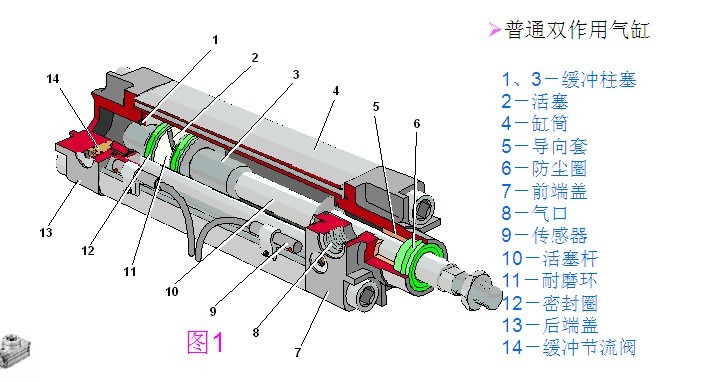

氣缸的基本構造

1.缸筒

缸筒的內徑大小代表了氣缸輸出力的大小。活塞要在缸筒內做平穩的往復滑動，缸筒內表面的表面粗糙度應達到Ra0.8um。缸筒材質除使用高碳鋼管外，還是用高強度鋁合金和黃銅。

2.端蓋

端蓋上設有進排氣通口，有的還在端蓋內設有緩沖機構。桿側端蓋上設有密封圈和防塵圈6，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。桿側端蓋上設有導向套5，以提高氣缸的導向精度。

3.活塞

活塞是氣缸中的受壓力零件。為防止活塞左右兩腔相互竄氣，設有活塞密封圈12。還設有耐磨環11以提高氣缸的導向性。

4.活塞桿

活塞桿是氣缸中最重要的受力零件。通常使用高碳鋼，表面經鍍硬鉻處理，或使用不銹鋼，以防腐蝕，并提高密封圈的耐磨性。

5.緩沖柱塞、緩沖節流閥

活塞兩側沿軸線方向設有緩沖柱塞1、3，同時缸蓋上有緩沖節流閥14和緩沖套15，當氣缸運動到端頭時，緩沖柱塞進入緩沖套，氣缸排氣需經緩沖節流閥，排氣阻力增加，產生排氣背壓，形成緩沖氣墊，起到緩沖作用。

②

氣缸的分類

  氣缸作為氣動元件之一，分類方法有許多種，主要介紹兩種：

  一、從氣缸活塞承受氣體壓力是單向還是雙向進行分類：

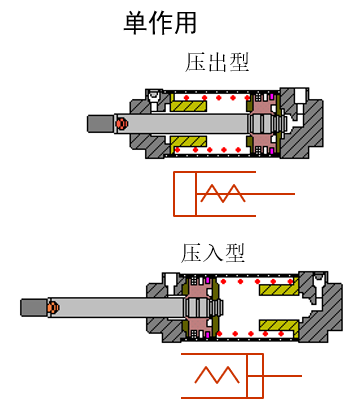

     1、單作用氣缸：氣缸的活塞只能單向受氣壓推動，反向時需要借助外力。

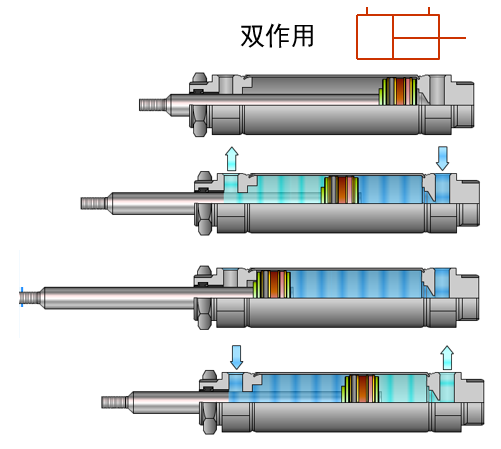

2、雙作用氣缸：氣缸的活塞在正、反兩個方向上都靠氣壓推動。

二、按氣缸的功能可分為：

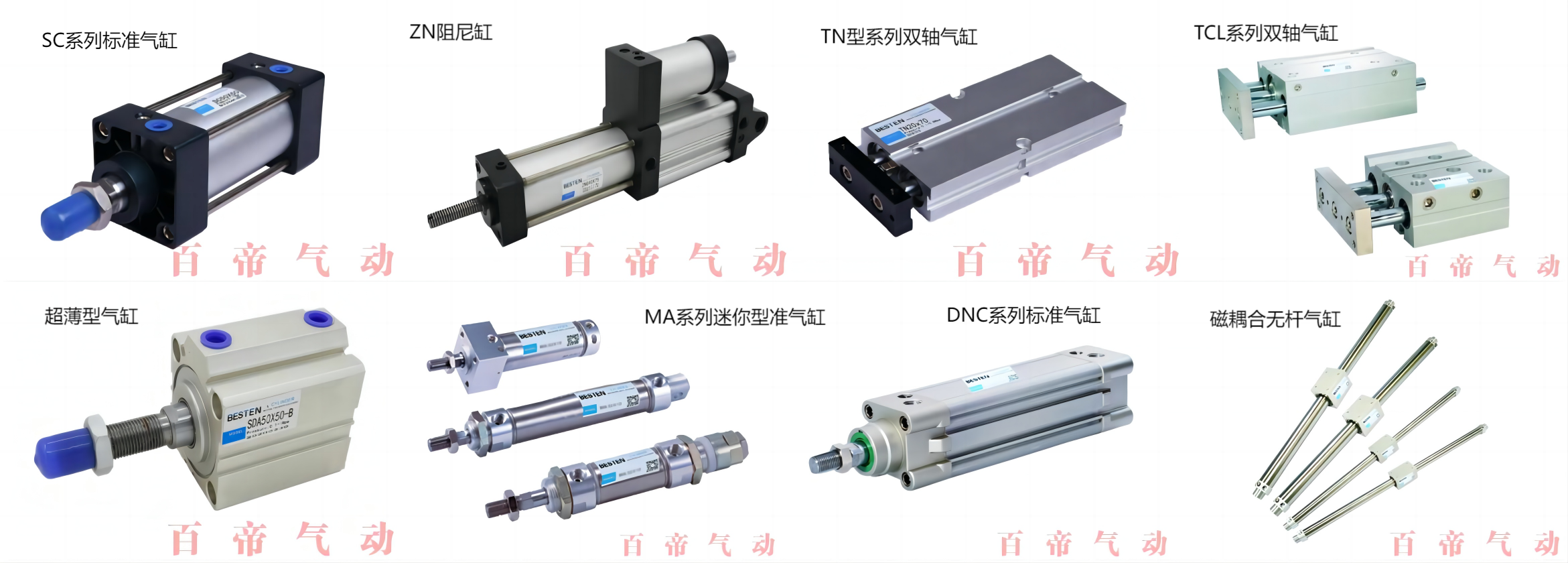

標準氣缸、復合型氣缸、特殊氣缸、擺動氣缸、氣爪等，其中比較常用的為自由安裝型氣缸、無桿氣缸、旋轉氣缸、雙桿氣缸、薄型氣缸、手指氣缸、筆形氣缸、滑臺氣缸等。

（產品具體介紹請進入公司網頁“產品中心”）

③

氣缸的型號

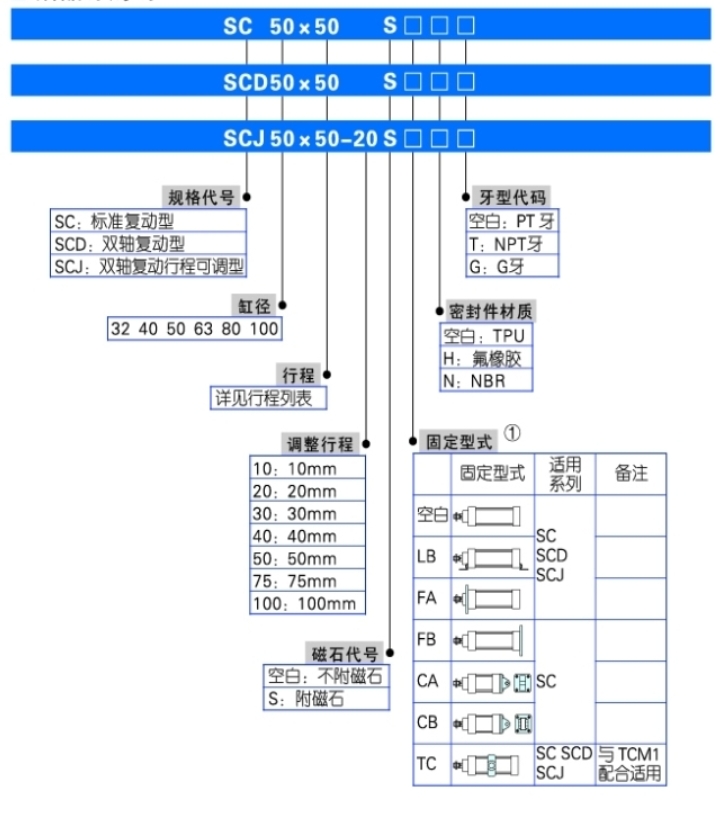

氣缸型號主要的表示是字母加數字的組合，前面一開始是字母，代表型號，第二個是數字，代表缸徑，第三個數字代表行程，后面代表附加功能(需根據客戶要求來，例如安裝件和磁感應等)。

比如：氣缸型號為SCD50×50-20S

其中各字母以及數字分別表示為：

SCD：雙軸復動型；

50：缸徑為50mm；

第一個100：行程50mm；

第二個100：可調行程20mm；

S：附磁石；

下面可以對照選型代碼進行選型知識點學習和識別。(須知：氣缸型錄每年都會定期更新，此圖僅供參考，具體參數請以最新版本為準)

④

氣缸的缸徑和行程

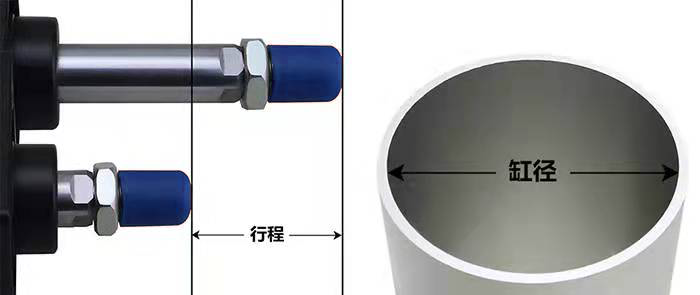

行程：就是活塞桿伸出去和縮回來之間的誤差距離，氣缸行程可達到2000mm，有些人會把氣缸本身外露算行程，這都是錯誤的。

缸徑：就是缸筒內壁的直徑，氣缸缸徑分為32~320mm不等，一般量外徑也是可以估算內徑的大小，同等氣壓下，缸徑越大出力越大。

⑤

氣缸的選型

以SC為例，具體的選型程序如下：

1.選定氣缸系列：

根據使用目的、缸徑及行程的范圍，選擇合適的氣缸系列。

2.選定氣缸內徑：

根據負載大小、運行速度和工作壓力來決定氣缸直徑，其中很重要的選擇步驟如下：①確定負載重量(包括工件、夾具、導桿等可動部分的重量)；②選定使用的空氣壓力(供應氣缸的壓縮空氣壓力)；③確定氣缸動作方向。

3.選擇的氣缸行程：

氣缸的行程與使用場合和機構的行程比有關。為了便于安裝和調試，應為計算的行程留出適當?shù)挠嗔?。盡可能使用標準沖程以確?？焖俳桓恫⒔档统杀?。

4.選定安裝形式：

由安裝位置、使用目的等因素決定。一般采用固定式氣缸。

5.選定緩沖形式：

根據活塞的速度決定是否采用緩沖裝置。以百帝氣動為例，百帝氣動氣缸都配置不同的緩沖裝置，客戶可根據實際負載運動狀況來選擇，如果負載與速度較大，僅靠氣缸本身的緩沖很難吸收沖擊能力，就必須設計緩沖回路或使用外部緩沖器。

6.選定氣缸是否帶磁：

當氣動系統采用電氣控制時，可選用帶磁性開關的氣缸。

7.選定配件：

比如電磁閥、節流閥、接頭甚至管子，看似無關緊要但影響性能。當然，只要把氣動選型的問題解決了，其他的基本上可以按照表格來配套。

8.其他要求：

如果工作環境不好，請?jiān)诨钊麠U的突出端安裝防塵蓋?？梢赃x擇無給油和無油潤滑氣缸來實現無污染。
